Questão resolvida sobre projeção cartográfica, da USS 2025

(USS/2025)

A representação do círculo no mapa foi elaborada utilizando a seguinte projeção cartográfica:
A) cônica normal.
B) cilíndrica normal.
C) cônica transversa.
D) cilíndrica transversa.

RESOLUÇÃO:

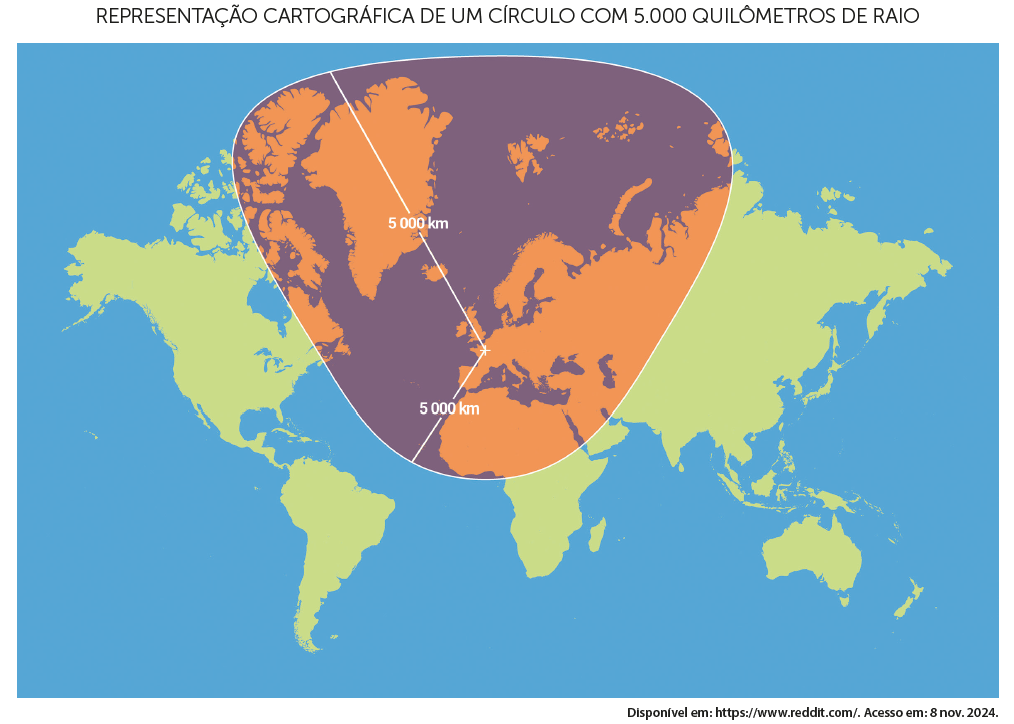

A imagem mostra um mapa-múndi onde a forma que deveria ser um círculo perfeito (um raio de 5.000 km a partir de um ponto central na Europa) aparece extremamente distorcida. Na parte sul do círculo a linha é curva e relativamente proporcional.
Na parte norte do círculo a forma se “alarga” horizontalmente à medida que se aproxima do Polo Norte, tornando-se muito mais larga no topo do que na base.
Trata-se de uma projeção cilíndrica normal.

Mas, por quê?
O Formato do Mapa: O mapa-múndi apresentado é um retângulo plano onde os meridianos são linhas verticais paralelas e os paralelos são linhas horizontais. Esse é o padrão das projeções cilíndricas.
O Tipo “Normal”: Em uma projeção cilíndrica “normal” (como a de Mercator), o cilindro de projeção envolve a Terra tangenciando o Equador.
A Distorção de Áreas: Nessas projeções, ocorre um aumento exagerado das áreas e distâncias à medida que nos afastamos do Equador em direção aos polos. É por isso que o “círculo” de 5.000 km parece “esticado” no topo da imagem: Greenland e o norte do Canadá aparecem muito maiores do que realmente são em comparação com a África.
Resp.: B
