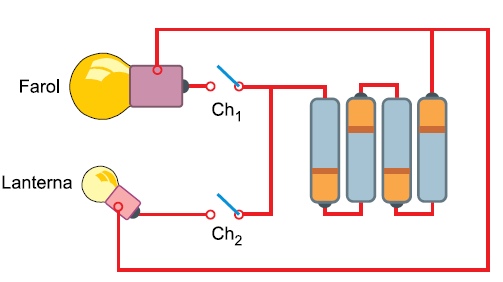

(UNIFAE/2019) Um farolete de bicicleta possui duas lâmpadas, uma de 6 W, usada como lanterna, e outra de 24 W, usada como farol. Utilizando duas chaves, é possível manter as duas lâmpadas acesas ou apenas uma delas. A figura mostra o circuito interno desse farolete, em que são vistas as pilhas de 1,5 V cada, as lâmpadas e as chaves Ch1 e Ch2.

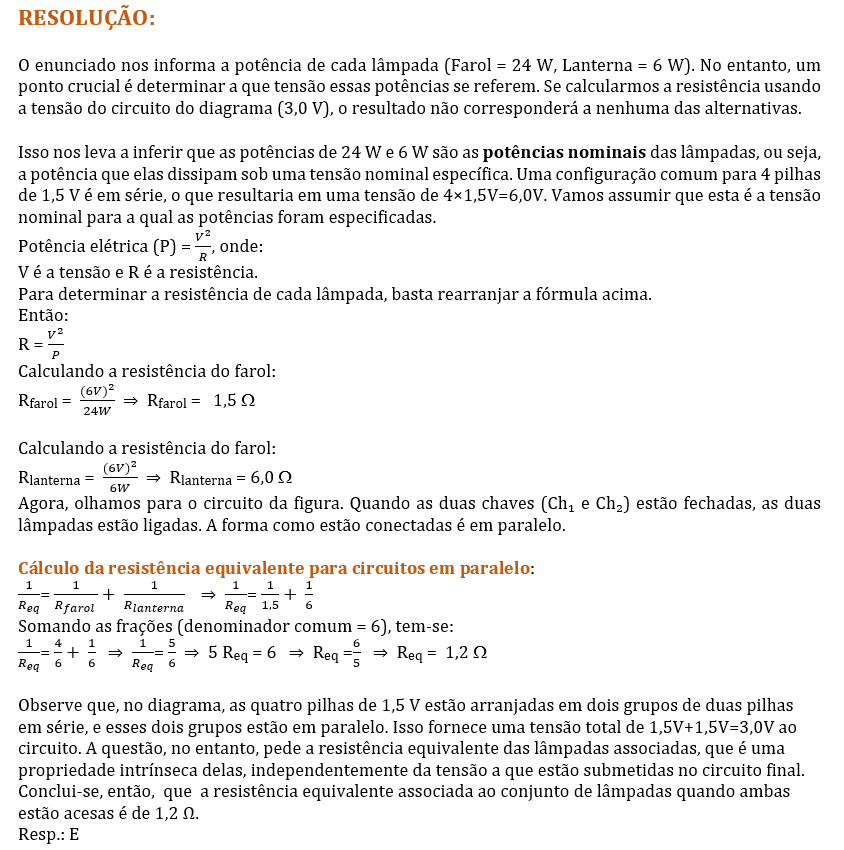

Quando as duas lâmpadas estão acesas, a resistência equivalente associada ao conjunto de pilhas ideais é de
A) 2,6 Ω.
B) 3,4 Ω.
C) 4,8 Ω.
D) 5,2 Ω.
E) 1,2 Ω.
