(Unicamp/2020) Relês são dispositivos eletromecânicos usados para abrir e fechar contatos elétricos através da deflexão de uma lâmina metálica (armadura) que é atraída pelo campo magnético gerado por uma bobina, conforme ilustra a Figura A.
A) No relê da Figura A, a constante elástica da mola presa à armadura é k = 1500 N/m. Quando a bobina é ligada, qual é a energia potencial da mola, se ela for distendida de Δx= 0,8 mm em relação à sua posição de equilíbrio?

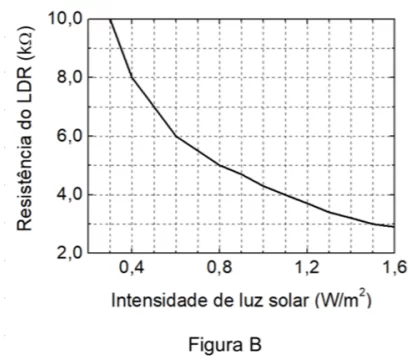

b) Resistores LDR (Resistor Dependente de Luz) apresentam alta resistência elétrica na ausência de luz, e baixa resistência quando iluminados. Um uso frequente desses resistores se verifica no acionamento de relês. A Figura B (no espaço de resposta) fornece a resistência do LDR do circuito da Figura C em função da intensidade luminosa. Qual é a tensão no LDR quando a
intensidade de luz solar nele incidente é igual a I = 0,5 W/m2 ?
