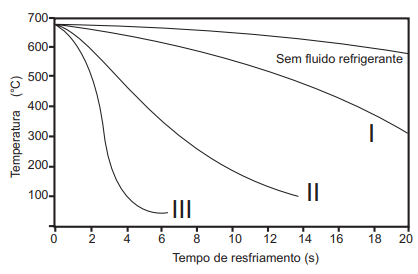

(Enem/2014 – 2ª aplicação) Uma fundição de alumínio utiliza, como matéria-prima, lingotes de alumínio para a fabricação de peças injetadas. Os lingotes são derretidos em um forno e o alumínio, em estado líquido, é injetado em moldes para se solidificar no formato desejado. O gráfico indica as curvas de resfriamento do alumínio fundido no molde para três diferentes fluidos refrigerantes (tipo I, tipo II e tipo III), que são utilizados para resfriar o molde, bem como a curva de resfriamento quando não é utilizado nenhum tipo de fluido refrigerante. A peça só pode ser retirada do molde (desmolde) quando atinge a temperatura de 100 °C.
Para atender a uma encomenda, a fundição não poderá gastar mais do que 8 segundos para o desmolde da peça após a sua injeção.
Com a exigência para o desmolde das peças injetadas, qual(is) fluido(s) refrigerante(s) poderá(ão) ser utilizado(s) no resfriamento?
A) Qualquer um dos fluidos do tipo I, II e III.
B) Somente os fluidos do tipo II e III.
C) Somente o fluido do tipo III.
D) Não será necessário utilizar nenhum fluido refrigerante.
E) Nenhum dos fluidos refrigerantes indicados atende às exigências.
RESOLUÇÃO:
A questão envolve apenas uma análise do gráfico (é preciso verificar qual dos fluidos consegue resfriar a peça a uma temperatura de 100ºC, em menos de 8 segundos).
A análise do gráfico revela que apenas o fluido III faz o resfriamento em menos de 8 segundos.
O fluido II também promove o resfriamento a 100ºC, porém, leva cerca de 14 segundos.
Resp.: C
