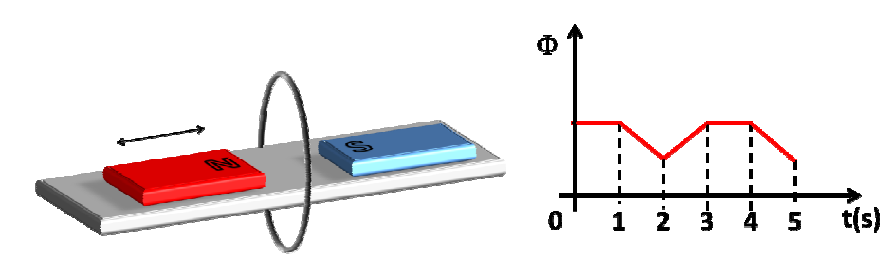

(Pism/2014) Uma espira circular está imersa em um campo magnético criado por dois ímãs, conforme a figura abaixo.
Um dos ímãs pode deslizar livremente sobre uma mesa que não interfere no campo gerado. O gráfico da figura, a seguir, representa o fluxo magnético através da espira em função do tempo.
O intervalo de tempo em que aparece na espira uma corrente elétrica induzida é de:
A) 0 a 1 s, somente.
B) 0 a 1 s e de 3 a 4s.
C) 1 a 3 s e de 4 a 5s.
D) 1 a 2 s e de 4 a 5s.
E) 2 a 3 s somente.
RESOLUÇÃO:
Em uma espira, o surgimento de uma corrente induzida ocorre somente quando há variação do fluxo magnético. Isso aconteceu nos intervalos de 1 a 3 s e de 4 a 5 segundos.
Resp.: C
