(UNICAMP/2016) Um osciloscópio é um instrumento muito útil no estudo da variação temporal dos sinais elétricos em circuitos. No caso de um circuito de corrente alternada, a diferença de potencial (U) e a corrente do circuito (i) variam em função do tempo.
Considere um circuito com dois resistores R1 e R2 em série, alimentados por uma fonte de tensão alternada.

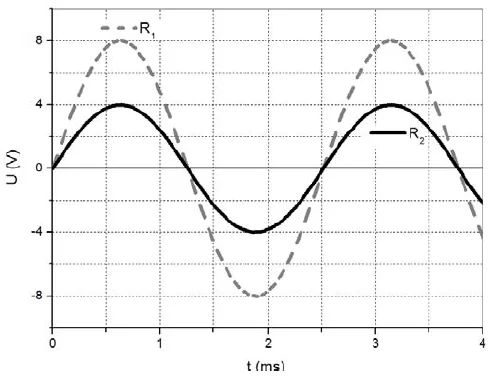

A diferença de potencial nos terminais de cada resistor observada na tela do osciloscópio é representada pelo gráfico abaixo. Analisando o gráfico, pode-se afirmar que a amplitude e a frequência da onda que representa a diferença de potencial nos terminais do resistor de maior resistência são, respectivamente, iguais a
A) 4 V e 2,5 Hz.
B) 8 V e 2,5 Hz.
C) 4 V e 400 Hz.
D) 8 V e 400 Hz.
RESOLUÇÃO:
O resistor de maior resistência é aquele que fica apresenta maior pico de tensão elétrica; no caso, o resistor R1.
A amplitude corresponde à “altura” que a onda apresenta no gráfico. No caso do resistor R1, sua amplitude é de 8 V.
O período (tempo necessário para produzir uma onda completa) é de 2,5 ms (no S. I. é medido em segundos. Então, o período dessa onda é de 2,5 x 10-3 s).
Como f = 1/T , tem-se:
f = 1/2,5 x 10-3 ⇒ f = 0,4 x 103 = 400 Hz
Resp.: D
