Questão comentada sobre projeção ortogonal envolvendo abertura de torneira, do Enem

(Enem/2018 – PPL) Uma torneira do tipo 1/4 de volta é mais econômica, já que seu registro abre e fecha bem mais rapidamente do que o de uma torneira comum. A figura de uma torneira do tipo 1/4 de volta tem um ponto preto marcado na extremidade da haste de seu registro, que se encontra na posição fechado e, para abri-lo completamente, é necessário girar a haste 1/4 de volta no sentido anti-horário. Considere que a haste esteja paralela ao plano da parede.

Qual das imagens representa a posição ortogonal, na parede, da trajetória traçada pelo ponto preto quando o registro é aberto completamente?

RESOLUÇÃO:

No enunciado está escrito que a abertura da torneira ocorre no sentido anti-horário e que, para que o registro esteja completamente aberto, basta 1/4 da volta (ou seja, a haste deve descer para a esquerda, até formar um ângulo de 90°).

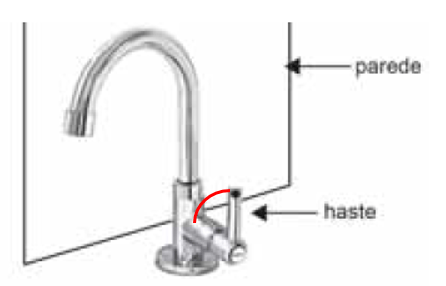

Dessa forma, ao virar a haste para abrir a torneira, tem-se a projeção (em vermelho) representada na figura abaixo.
Resp.: A
